INTRODUÇÃO

A calibração de câmeras é uma etapa fundamental em aplicações de visão computacional que exigem precisão na reconstrução do ambiente tridimensional ou na correção de distorções presentes nas imagens. Esse processo tem como objetivo determinar os parâmetros intrínsecos e extrínsecos de uma câmera, permitindo, assim, compreender e compensar as imperfeições ópticas e geométricas do sistema de captura.

Este relatório apresenta os procedimentos e resultados obtidos no Laboratório 2 da disciplina ESZA019 – Visão Computacional, cujo foco foi a realização prática da calibração de câmeras. Inicialmente, foram explorados conceitos teóricos relacionados à geometria da formação de imagens e aos princípios matemáticos que fundamentam a calibração, incluindo o modelo de câmera pinhole e os efeitos de distorção radial das lentes.

Em seguida, foram executados experimentos de calibração utilizando imagens fornecidas e imagens capturadas diretamente com webcams, além da aplicação de técnicas de correção de distorções nas imagens obtidas. Por fim, os parâmetros resultantes, como matriz de calibração, vetores de rotação e translação e coeficientes de distorção, foram analisados e comparados, proporcionando uma melhor compreensão do comportamento das câmeras utilizadas.

Se a distância do pinhole ao plano de imagem é a distância focal $f$, as equações de projeção são:

Embora simples, essa representação não é linear devido à divisão por $Z$. Para simplificar os cálculos em computação gráfica e visão computacional, utilizamos coordenadas homogêneas. Ao adicionar uma quarta coordenada, podemos expressar essa projeção não linear como uma transformação matricial linear. Um ponto 3D $(X, Y, Z)$ torna-se $(X, Y, Z, 1)$ e um ponto 2D $(x, y)$ torna-se $(x, y, 1)$. A projeção pode então ser escrita como:

Onde as coordenadas cartesianas 2D são recuperadas dividindo por $w'$: $x = x'/w'$ e $y = y'/w'$. Essa formulação matricial é a base para todos os modelos de câmera mais complexos.

1.1. Parâmetros Intrínsecos (Matriz K): A "Personalidade" da Câmera

O modelo pinhole ideal é uma aproximação. Câmeras reais têm propriedades ópticas e de sensor que precisam ser modeladas. Os parâmetros intrínsecos são aqueles que definem as características internas e únicas de um conjunto câmera-lente específico. Eles não mudam quando a câmera é movida e são agrupados em uma matriz 3x3 conhecida como matriz de calibração ou matriz intrínseca K.

A matriz $K$ é definida como:

Vamos detalhar cada um de seus componentes:

• Distância Focal ($f_x, f_y$): Estes não são a distância focal da lente em milímetros. Em vez disso, representam a distância focal expressa em unidades de pixels. Como os pixels em um sensor podem não ser perfeitamente quadrados, podemos ter distâncias focais diferentes para os eixos horizontal ($f_x$) e vertical ($f_y$). A relação é $f_x = F \cdot k_x$ e $f_y = F \cdot k_y$, onde $F$ é a distância focal em unidades de mundo (ex: mm) e $k_x, k_y$ são as densidades de pixels (pixels/mm) nos respectivos eixos.
• Ponto Principal ($c_x, c_y$): Este é o ponto no plano da imagem onde o eixo óptico (uma linha imaginária que passa pelo centro da lente e é perpendicular ao sensor) intercepta o sensor. Idealmente, este seria o centro exato da imagem (ex: largura/2, altura/2). No entanto, devido a pequenas imperfeições na montagem da lente e do sensor, o ponto principal quase nunca está perfeitamente no centro.
• Coeficiente de Inclinação (Skew, $s$): Este parâmetro descreve a inclinação (ou cisalhamento) entre os eixos x e y do sensor. Em quase todas as câmeras modernas, os eixos dos pixels são perfeitamente perpendiculares, tornando este valor zero ou muito próximo de zero. No entanto, o modelo completo o inclui para generalidade.

Com a matriz $K$, a equação de projeção pinhole (em coordenadas de câmera) se torna:

Onde o símbolo $\sim$ indica igualdade até um fator de escala.

1.2. Parâmetros Extrínsecos (Matrizes R e t): A Posição da Câmera no Mundo

Enquanto os parâmetros intrínsecos descrevem como a câmera forma uma imagem, os parâmetros extrínsecos descrevem onde a câmera está e para onde ela está apontando no mundo. Eles definem a transformação de um sistema de coordenadas do mundo (um referencial fixo) para o sistema de coordenadas da câmera. Esta transformação é uma transformação de corpo rígido, composta por uma rotação e uma translação.

• Matriz de Rotação (R): Uma matriz de rotação 3x3 que alinha os eixos do sistema de coordenadas do mundo com os eixos do sistema de coordenadas da câmera. Ela descreve a orientação da câmera (suas inclinações, conhecidas como roll, pitch e yaw).
• Vetor de Translação (t): Um vetor de translação 3x1 que descreve a posição da origem do sistema de coordenadas do mundo em relação à origem do sistema de coordenadas da câmera (o centro óptico).

A transformação de um ponto $P_{world}$ no sistema de coordenadas do mundo para um ponto $P_{camera}$ no sistema de coordenadas da câmera é dada por:

Onde $[R|t]$ é uma matriz 3x4 que concatena a matriz de rotação $R$ e o vetor de translação $t$.

É fundamental entender que, para cada imagem de calibração que capturamos, os parâmetros intrínsecos ($K$ e coeficientes de distorção) permanecem os mesmos, pois são características da câmera. No entanto, os parâmetros extrínsecos ($R$ e $t$) serão diferentes para cada imagem. Isso ocorre porque, ao mover a câmera para capturar o tabuleiro de xadrez de diferentes ângulos e posições, estamos mudando a pose da câmera em relação ao mundo (o tabuleiro). O processo de calibração calcula um conjunto único de $R$ e $t$ para cada imagem fornecida, descrevendo a pose exata do tabuleiro em relação à câmera naquele instante específico.

Essa relação é dual: descrever a câmera se movendo em relação a um mundo estacionário é matematicamente equivalente a descrever um objeto se movendo na frente de uma câmera estacionária. A matriz $[R|t]$ simplesmente captura essa transformação relativa, um conceito central em robótica e sistemas de localização e mapeamento simultâneo (SLAM).

1.3. A Realidade Imperfeita: Distorção de Lentes

O modelo pinhole, mesmo com parâmetros intrínsecos, ainda é uma idealização que assume uma lente perfeita. Na realidade, as lentes introduzem distorções não lineares que fazem com que linhas retas no mundo real pareçam curvas na imagem, especialmente perto das bordas. A calibração também deve modelar e corrigir essas imperfeições. Existem dois tipos principais de distorção:

• Distorção Radial: É a forma mais comum de distorção, causada pela curvatura da lente. Ela faz com que os pontos da imagem se desloquem radialmente para dentro ou para fora do centro da imagem.

  • Distorção em Barril (Barrel Distortion): As linhas retas parecem se curvar para fora, como as aduelas de um barril. Comum em lentes grande-angulares.
  • Distorção em Almofada (Pincushion Distortion): As linhas retas parecem se curvar para dentro, em direção ao centro. Comum em lentes teleobjetivas.

  A distorção radial é modelada por uma série de polinômios, onde $(x_{ideal}, y_{ideal})$ são as coordenadas do ponto sem distorção e $r^2 = x_{ideal}^2 + y_{ideal}^2$. A OpenCV usa os coeficientes $k_1, k_2, k_3$ para modelá-la:

  $$\begin{align} x_{distorcida} &= x_{ideal} (1 + k_1 r^2 + k_2 r^4 + k_3 r^6) \\ y_{distorcida} &= y_{ideal} (1 + k_1 r^2 + k_2 r^4 + k_3 r^6) \end{align}$$

• Distorção Tangencial: Ocorre quando a lente não está perfeitamente paralela ao plano do sensor da câmera. Isso causa um efeito de inclinação ou estiramento na imagem. É modelada pelos coeficientes $p_1$ e $p_2$:

  $$\begin{align} x_{distorcida} &= x_{ideal} + [2 p_1 x_{ideal} y_{ideal} + p_2(r^2 + 2x_{ideal}^2)] \\ y_{distorcida} &= y_{ideal} + [p_1(r^2 + 2y_{ideal}^2) + 2 p_2 x_{ideal} y_{ideal}] \end{align}$$

O processo de calibração da OpenCV estima esses cinco coeficientes de distorção e os retorna como um vetor: `dist` $= (k_1, k_2, p_1, p_2, k_3)$. Com esses coeficientes, podemos "desdistorcer" matematicamente as imagens, fazendo com que elas se aproximem do modelo ideal da câmera pinhole.

2. Procedimentos Experimentais: Um Guia Passo a Passo

Esta seção é o coração do relatório, funcionando como um tutorial detalhado para replicar todos os experimentos. Cada passo será explicado minuciosamente, com blocos de código comentados e dicas práticas para garantir que mesmo um iniciante possa obter resultados bem-sucedidos.

2.1. O Padrão de Calibração (Tabuleiro de Xadrez)

A precisão da calibração digital depende diretamente da qualidade do padrão físico utilizado. Usaremos um tabuleiro de xadrez por ser um padrão de alto contraste com cantos facilmente detectáveis.

1. Obtenha o Padrão: Baixe um padrão de tabuleiro de xadrez em formato PDF de alta resolução. Um padrão com um número assimétrico de quadrados (por exemplo, 9x7 quadrados) é frequentemente recomendado para evitar ambiguidades na orientação. Um bom recurso é este padrão A4 com 9x7 quadrados de 20mm.
2. Meça o Tamanho do Quadrado: Após imprimir, use uma régua ou paquímetro de precisão para medir o comprimento da lateral de um dos quadrados em milímetros. Anote este valor. Ele é o elo entre as unidades de pixel da imagem e as unidades do mundo real, dando escala à nossa calibração.

Com o ambiente e as ferramentas preparados, podemos iniciar os experimentos.

2.2. Experimento A: Calibração com Imagens de Exemplo

Este primeiro experimento utiliza um conjunto de imagens fornecidas para familiarizar-se com o processo de calibração e verificar se o script está funcionando corretamente. Assumimos que você possui o script L2_cal.py e uma pasta com imagens de exemplo.

2.2.1. Análise do Código L2_cal.py

O script L2_cal.py realiza a calibração com base em um conjunto de imagens de um tabuleiro de xadrez. Abaixo está uma versão comentada do código, explicando cada etapa fundamental.

# L2_cal.py - Script de Calibração de Câmera
import numpy as np
import cv2 as cv
import glob

# --- 1. Definição dos Parâmetros Iniciais ---

# Dimensões do tabuleiro: número de cantos internos em largura e altura.
# Um tabuleiro com 9x7 quadrados tem 8x6 cantos internos.
CHECKERBOARD = (8, 6)

# Critérios de término para o refinamento dos cantos.
# O algoritmo para quando a precisão (EPS) ou o número de iterações (MAX_ITER) é atingido.
criteria = (cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER, 30, 0.001)

# --- 2. Preparação dos Pontos de Objeto e Pontos de Imagem ---

# Vetores para armazenar os pontos 3D do mundo real e os pontos 2D da imagem.
objpoints = [] # Pontos 3D no espaço do mundo real
imgpoints = [] # Pontos 2D no plano da imagem

# Criação dos pontos de objeto 3D (coordenadas do mundo).
# São as coordenadas (X, Y, Z) dos cantos do tabuleiro.
# Assumimos que o tabuleiro está no plano Z=0.
# As coordenadas são em uma unidade arbitrária (ex: "unidades de quadrado").
# Ex: (0,0,0), (1,0,0), (2,0,0),..., (7,5,0)
objp = np.zeros((CHECKERBOARD[0] * CHECKERBOARD[1], 3), np.float32)
objp[:, :2] = np.mgrid[0:CHECKERBOARD[0], 0:CHECKERBOARD[1]].T.reshape(-1, 2)

# --- 3. Processamento das Imagens de Calibração ---

# Encontra todas as imagens .jpg no diretório especificado.
images = glob.glob('images_example/*.jpg') # Altere o caminho se necessário

for fname in images:
    img = cv.imread(fname)
    # Converte a imagem para escala de cinza, pois a detecção de cantos opera em monocromático.
    gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

    # Encontra os cantos do tabuleiro de xadrez.
    # A função retorna 'ret' (True se os cantos foram encontrados) e 'corners' (as coordenadas dos cantos).
    ret, corners = cv.findChessboardCorners(gray, CHECKERBOARD, None)

    # Se os cantos forem encontrados com sucesso:
    if ret == True:
        # Adiciona os pontos de objeto (são os mesmos para todas as imagens).
        objpoints.append(objp)

        # Refina a localização dos cantos para precisão sub-pixel.
        # Isso é crucial para uma boa calibração.
        corners2 = cv.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)
        imgpoints.append(corners2)

        # Opcional: Desenha os cantos na imagem para visualização.
        cv.drawChessboardCorners(img, CHECKERBOARD, corners2, ret)
        cv.imshow('Imagem com Cantos Detectados', img)
        cv.waitKey(500) # Espera 500ms

cv.destroyAllWindows()

# --- 4. Calibração da Câmera ---

# A função calibrateCamera usa os pontos de objeto e de imagem para calcular os parâmetros.
# gray.shape[::-1] fornece a resolução da imagem (largura, altura).
ret, mtx, dist, rvecs, tvecs = cv.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)

# --- 5. Apresentação dos Resultados ---

print("Calibração concluída com sucesso!")
print("\nMatriz da Câmera (K):")
print(mtx)
print("\nCoeficientes de Distorção (dist):")
print(dist)
print("\nVetores de Rotação (rvecs - um por imagem):")
# print(rvecs) # Descomente para ver todos
print(f"Total de {len(rvecs)} vetores de rotação.")
print("\nVetores de Translação (tvecs - um por imagem):")
# print(tvecs) # Descomente para ver todos
print(f"Total de {len(tvecs)} vetores de translação.")

# --- 6. Cálculo do Erro de Reprojeção ---

mean_error = 0
for i in range(len(objpoints)):
    imgpoints2, _ = cv.projectPoints(objpoints[i], rvecs[i], tvecs[i], mtx, dist)
    error = cv.norm(imgpoints[i], imgpoints2, cv.NORM_L2) / len(imgpoints2)
    mean_error += error

print(f"\nErro total médio de reprojeção: {mean_error / len(objpoints)}")


Em resumo, o código L2_cal.py realiza a calibração de uma câmera a partir de imagens de um padrão de tabuleiro de xadrez. Inicialmente, o código define o tamanho do tabuleiro (6x8 quadrados) e critérios de precisão para o refinamento dos cantos detectados. São criados vetores para armazenar os pontos 3D do mundo real e os pontos 2D detectados nas imagens.

O padrão de pontos 3D (objpoints) é gerado assumindo que o tabuleiro está no plano Z=0. Em seguida, o programa lê todas as imagens .jpg do diretório atual e tenta localizar os cantos do tabuleiro de xadrez em cada uma delas usando a função cv2.findChessboardCorners. Caso os cantos sejam detectados com sucesso, suas coordenadas são refinadas com cv2.cornerSubPix, armazenadas e sobrepostas na imagem para visualização.

Após processar todas as imagens, o código utiliza a função cv2.calibrateCamera para realizar a calibração, obtendo como resultado a matriz intrínseca da câmera (mtx), os coeficientes de distorção da lente (dist), e os vetores de rotação (rvecs) e translação (tvecs) para cada imagem utilizada. Por fim, os parâmetros calibrados são impressos no terminal.

2.2.2. Execução e Análise dos Resultados

1. Organize os arquivos: Crie uma pasta images_example dentro do seu diretório lab2_calibracao e coloque as imagens de exemplo nela. Certifique-se de que o script L2_cal.py esteja no diretório lab2_calibracao.
2. Execute o script: Com o ambiente virtual ativado, execute o comando:

   python3 L2_cal.py

3. Resultados: O script exibirá os parâmetros calculados no terminal. Os resultados devem ser semelhantes aos apresentados na Tabela 2 (os valores exatos podem variar ligeiramente dependendo da versão da OpenCV).

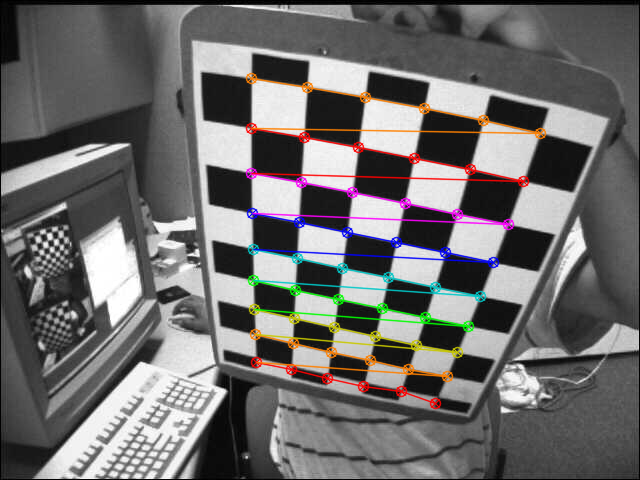

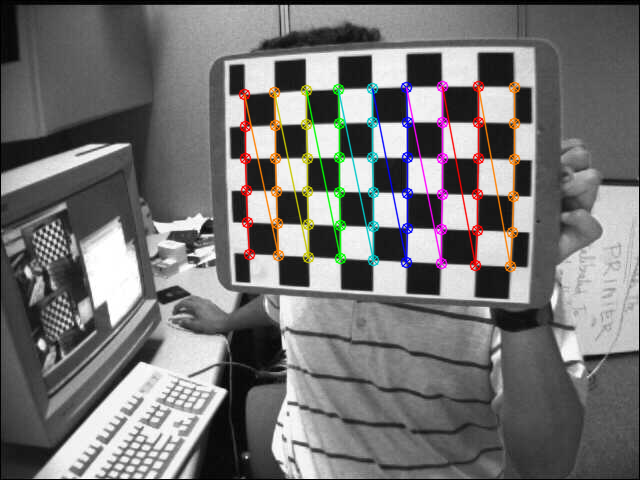

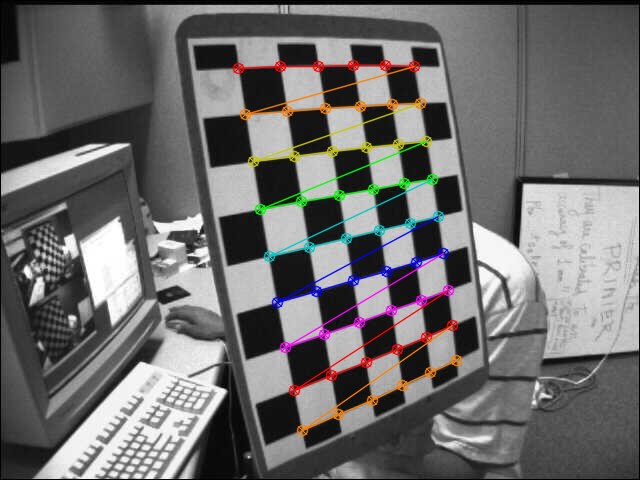

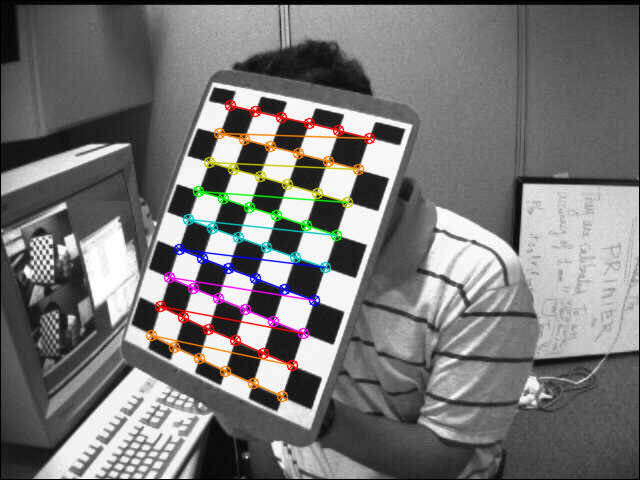

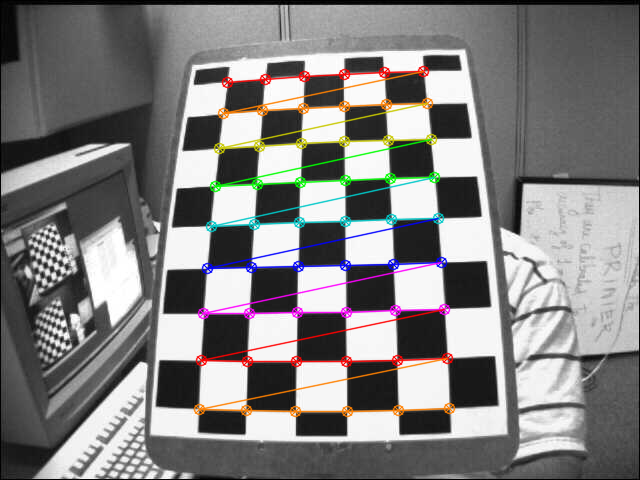

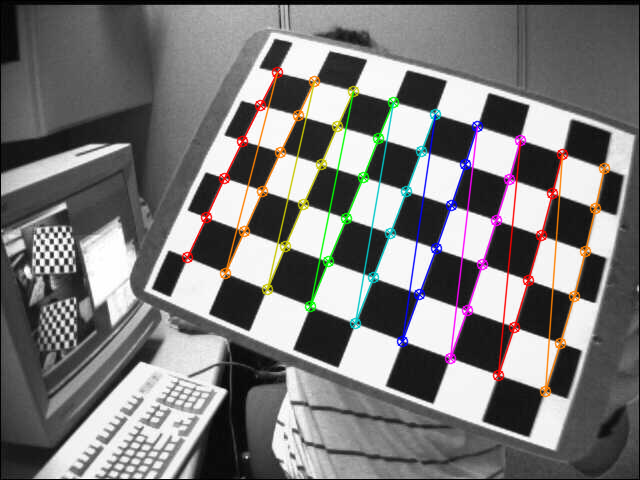

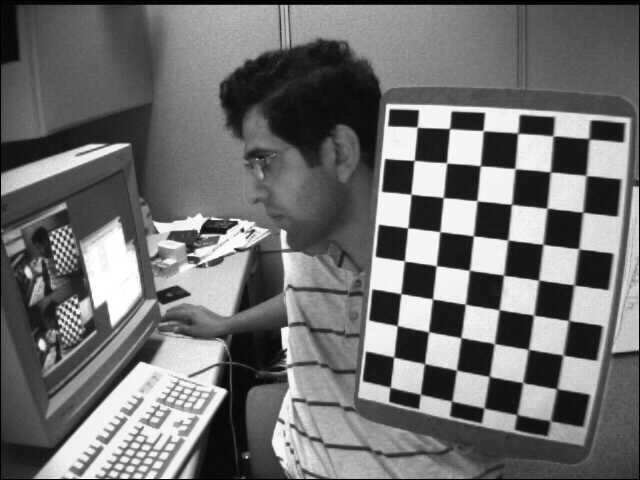

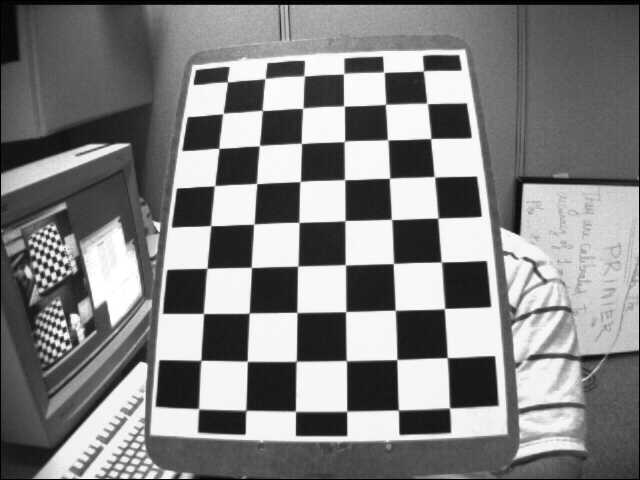

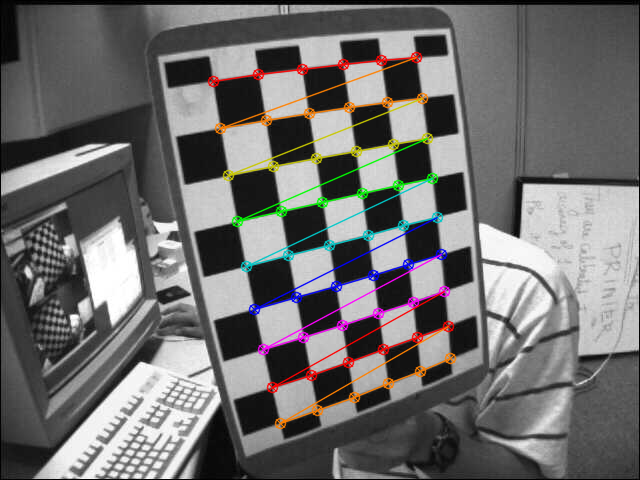

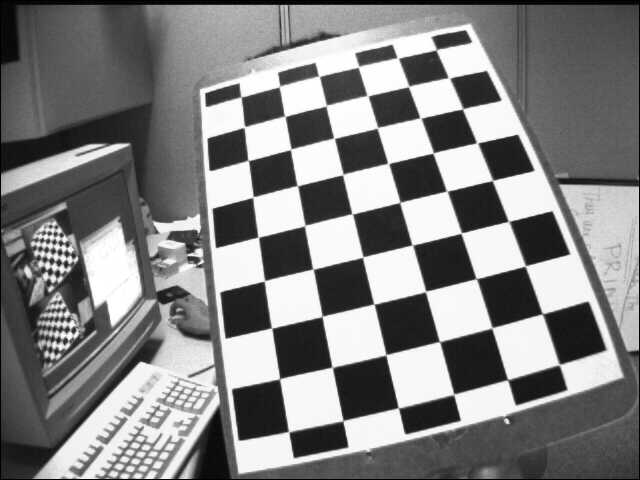

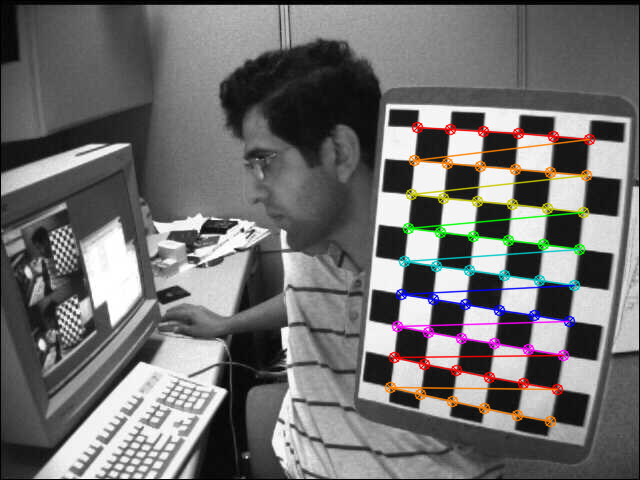

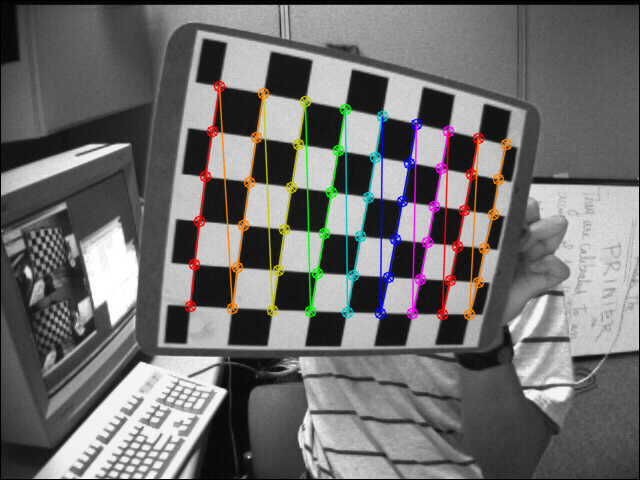

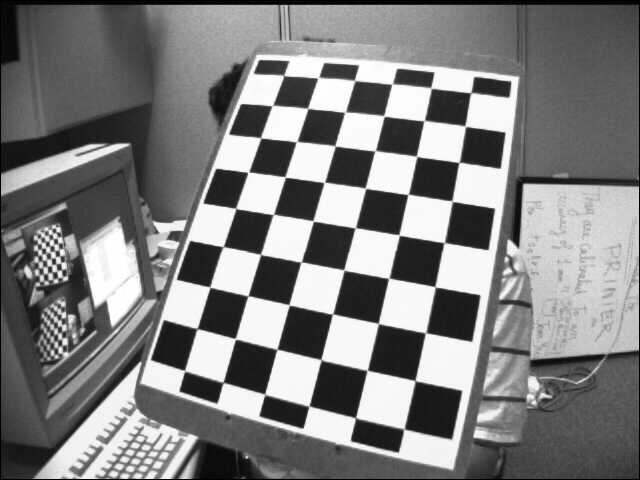

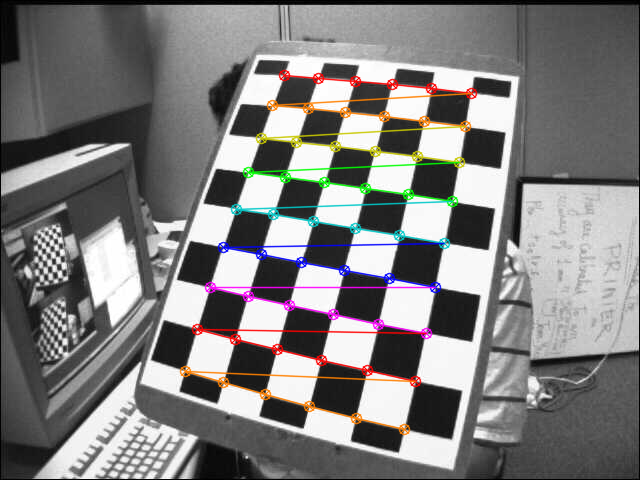

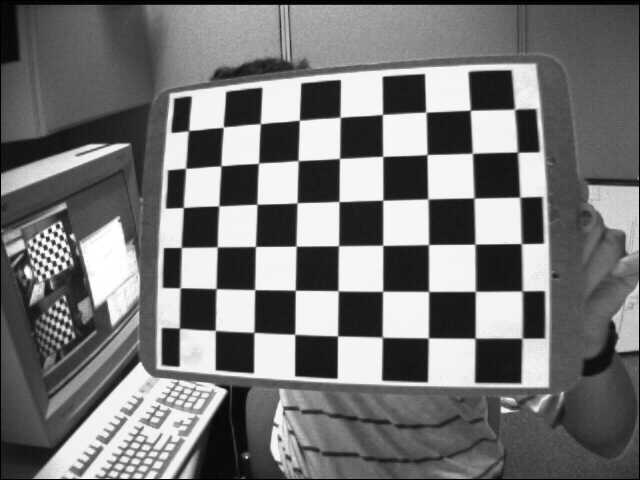

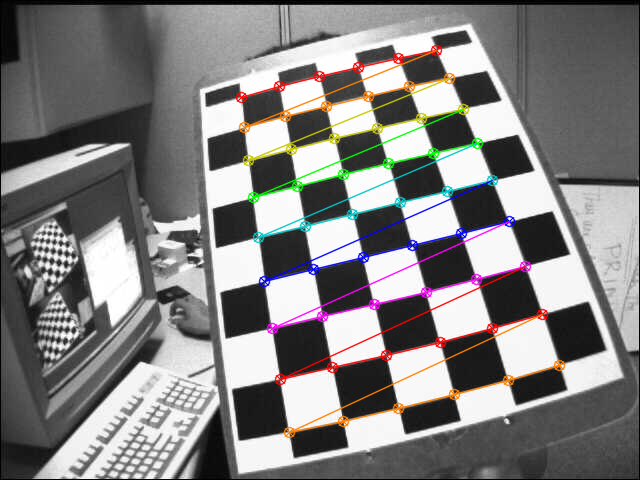

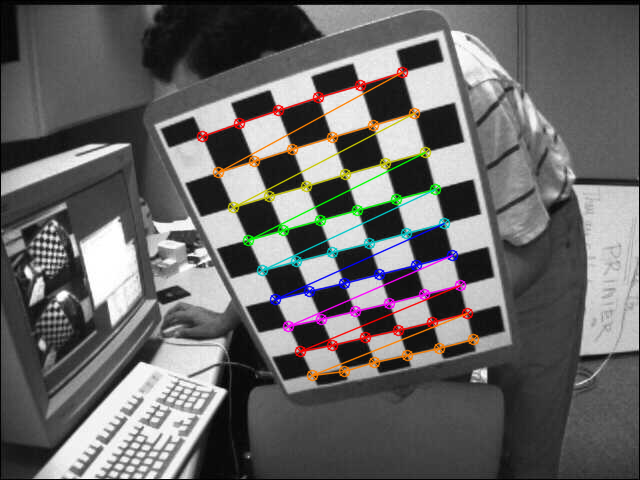

Segue abaixo as imagens utilizadas para o experimento:

Análise dos Parâmetros:

• Matriz K: Contém os parâmetros intrínsecos da câmera de exemplo, como as distâncias focais ($f_x, f_y$) e o ponto principal ($c_x, c_y$).
• Vetor `dist`: Modela as imperfeições da lente da câmera de exemplo.
• Vetores `R` e `t` (`rvecs` e `tvecs`): Representam a pose (posição e orientação) do tabuleiro de xadrez em relação à câmera para cada uma das imagens de exemplo. Como cada foto foi tirada de um ponto de vista diferente, há um par `(R, t)` único para cada uma.
• Erro de Reprojeção: Um valor baixo (tipicamente < 0.5 pixels) indica que o modelo matemático calculado se ajusta muito bem aos dados (pontos) das imagens de calibração.

2.3. Experimento B: Calibrando sua Própria Webcam

Agora, aplicaremos o mesmo processo para calibrar uma câmera pessoal, como a webcam do seu notebook. Isso envolve duas etapas: capturar as imagens de calibração e, em seguida, executar o script de calibração nelas. (É importante salientar que uma modificação no programa foi necessária, porque o tabuleiro utilizado nas imagens de amostra tem tamanho de 6x9, enquanto que o tabuleiro utilizado no laboratório tem tamanho 6x8)

2.3.1. Captura de Imagens com `L2_chess.py`

O script a seguir (L2_chess.py) abre a webcam, exibe o vídeo em tempo real e permite salvar um quadro (uma imagem) pressionando a tecla ESPAÇO.

# L2_chess.py - Script para Captura de Imagens de Calibração
import cv2 as cv
import os

# --- Configurações ---
NOME_ALUNO = "seu_nome"  # Altere para o nome de um integrante da equipe
CAM_INDEX = 0            # Índice da câmera (0 geralmente é a webcam interna)
SAVE_PATH = "images_webcam" # Pasta para salvar as imagens

# Cria a pasta de salvamento se ela não existir
if not os.path.exists(SAVE_PATH):
    os.makedirs(SAVE_PATH)

# Inicializa a captura de vídeo
cap = cv.VideoCapture(CAM_INDEX)
if not cap.isOpened():
    print(f"Erro: Não foi possível abrir a câmera com índice {CAM_INDEX}")
    exit()

img_counter = 0
print("Pressione a tecla ESPAÇO para capturar uma imagem.")
print("Pressione a tecla ESC para sair.")

while True:
    # Captura quadro a quadro
    ret, frame = cap.read()
    if not ret:
        print("Erro: Não foi possível receber o quadro da câmera. Saindo...")
        break

    # Exibe o quadro resultante
    cv.imshow('Captura de Calibração - Pressione ESPAÇO para salvar, ESC para sair', frame)

    # Aguarda por uma tecla
    k = cv.waitKey(1)

    if k % 256 == 27:  # Tecla ESC
        print("Saindo do programa.")
        break
    elif k % 256 == 32:  # Tecla ESPAÇO
        img_name = f"{SAVE_PATH}/{NOME_ALUNO}_calib_{img_counter}.png"
        cv.imwrite(img_name, frame)
        print(f"Imagem salva: {img_name}")
        img_counter += 1

# Libera a captura e fecha todas as janelas
cap.release()
cv.destroyAllWindows()


2.3.2. Calibração da Webcam

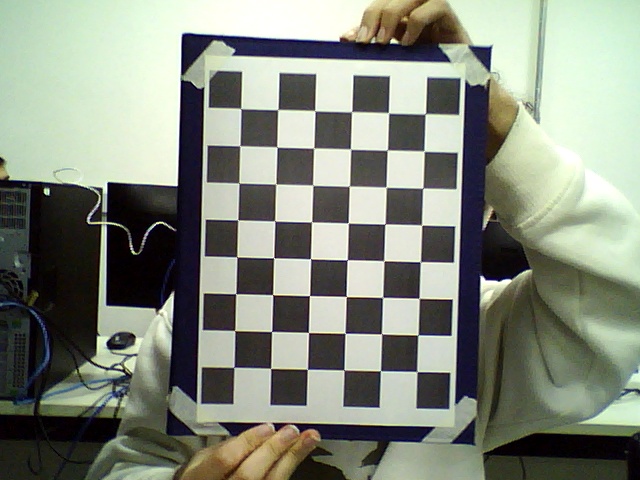

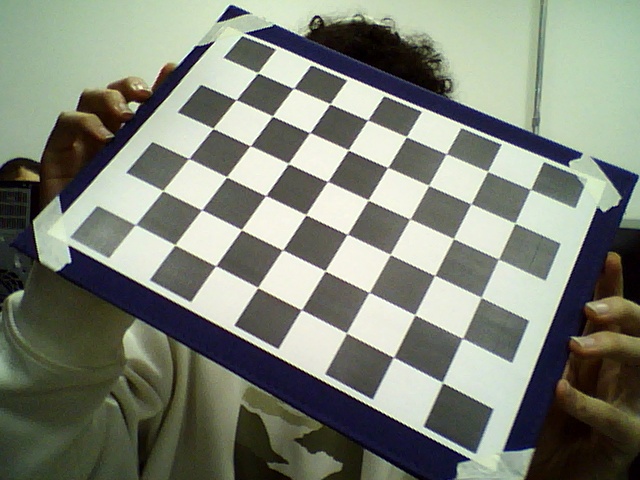

1. Execute a Captura: Rode python3 L2_chess.py e capture entre 10 e 15 imagens de alta qualidade seguindo as boas práticas acima.

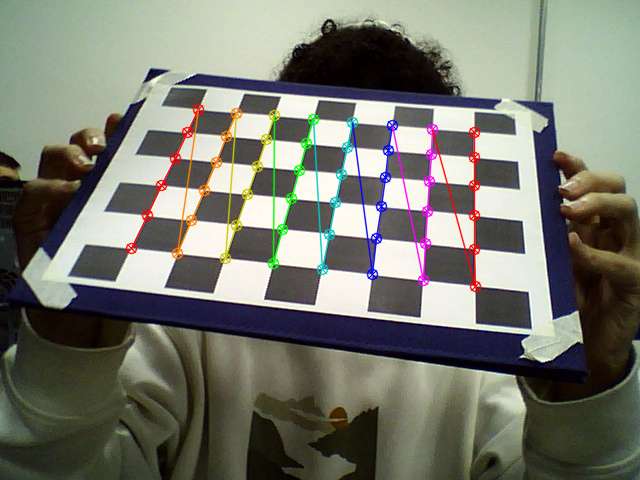

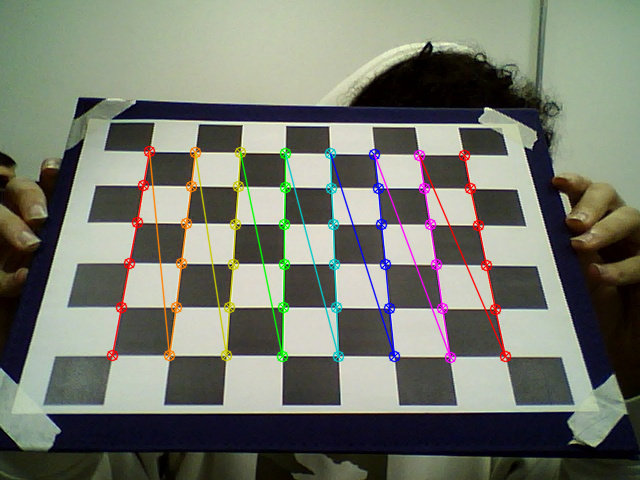

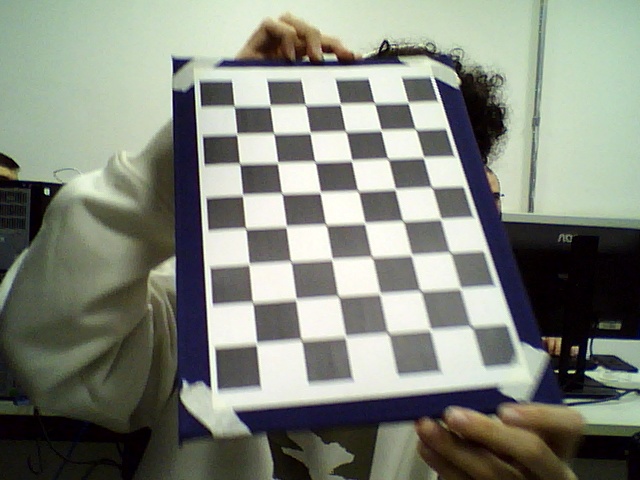

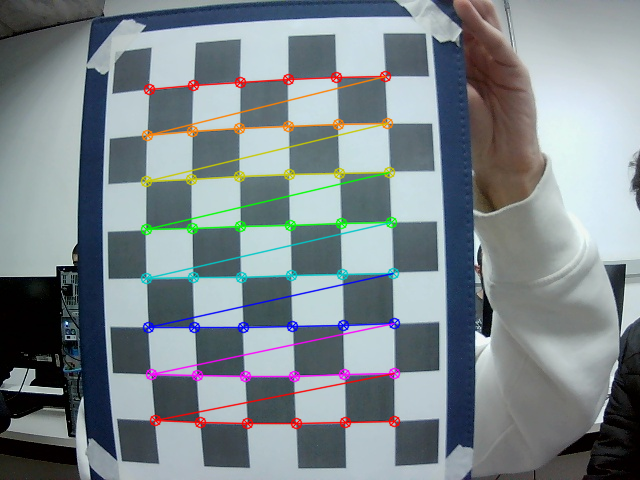

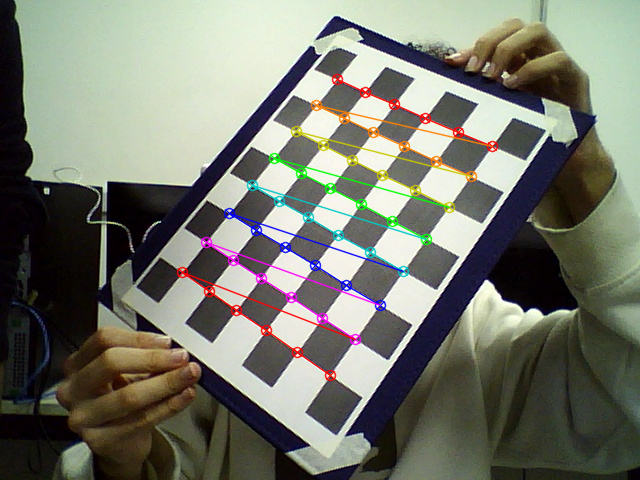

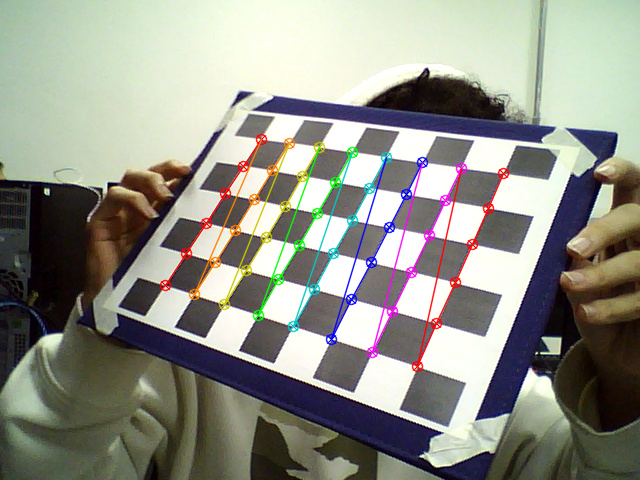

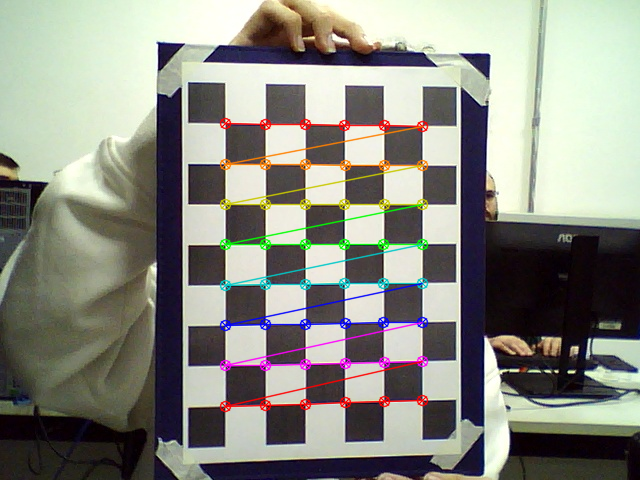

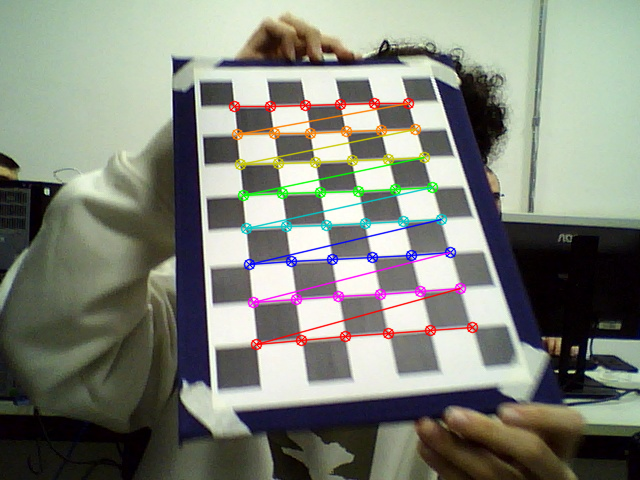

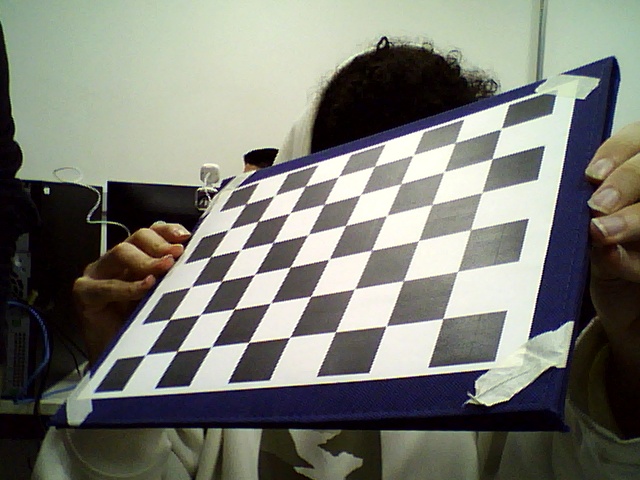

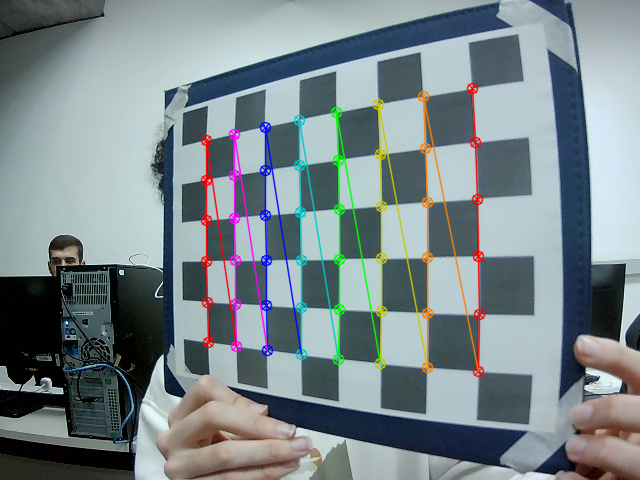

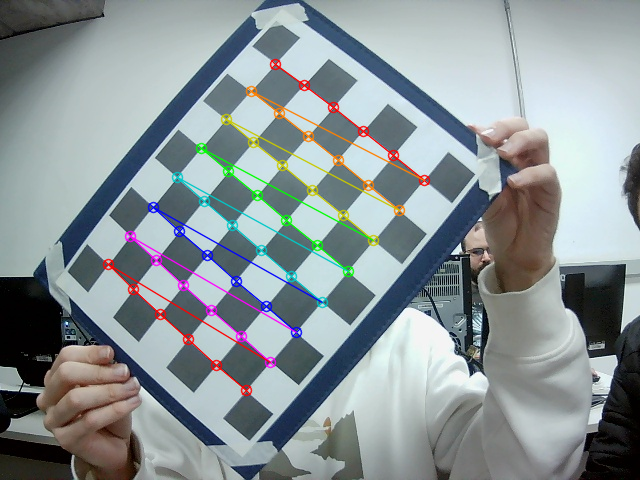

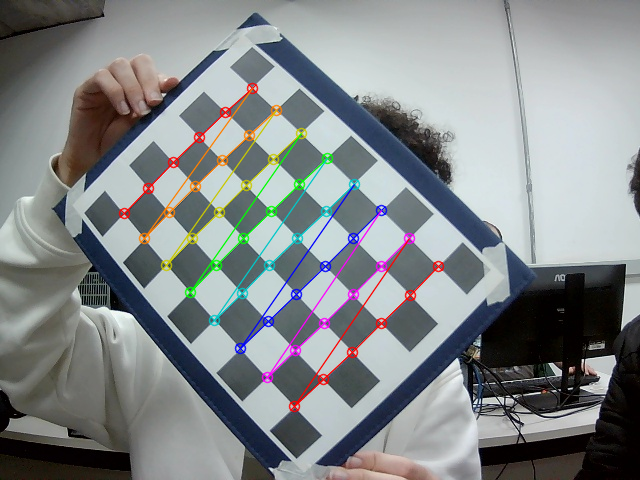

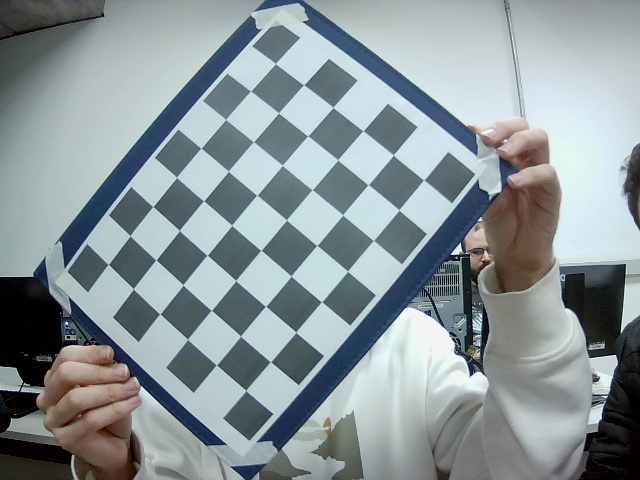

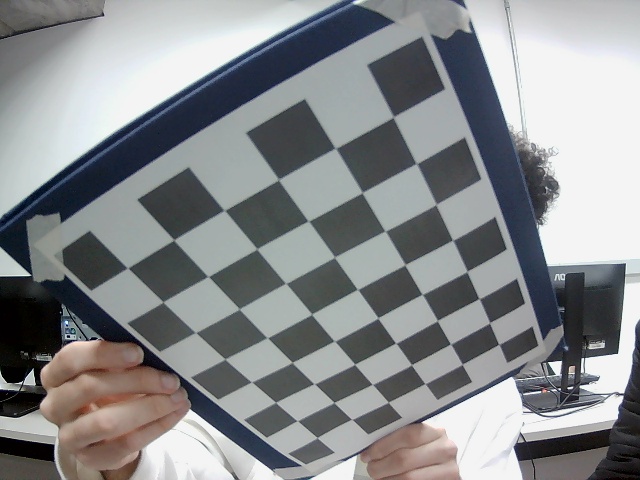

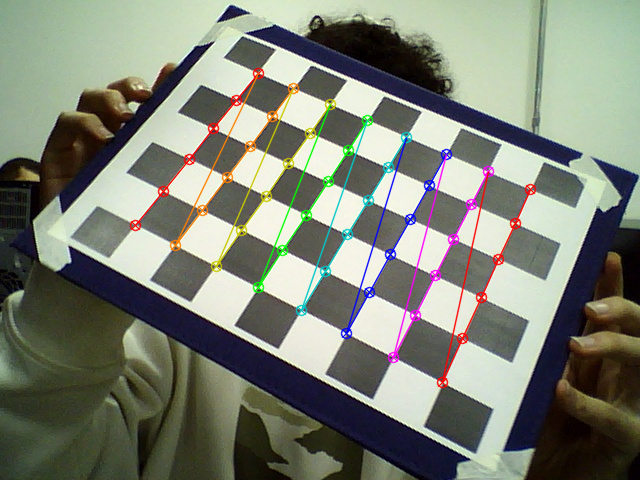

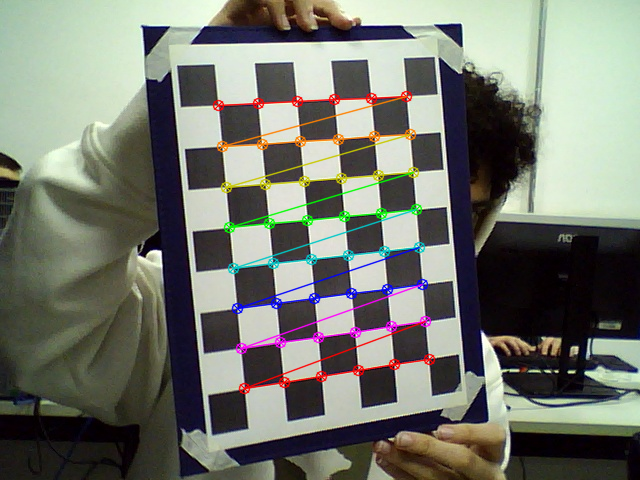

Segue abaixo as imagens utilizadas para o experimento:

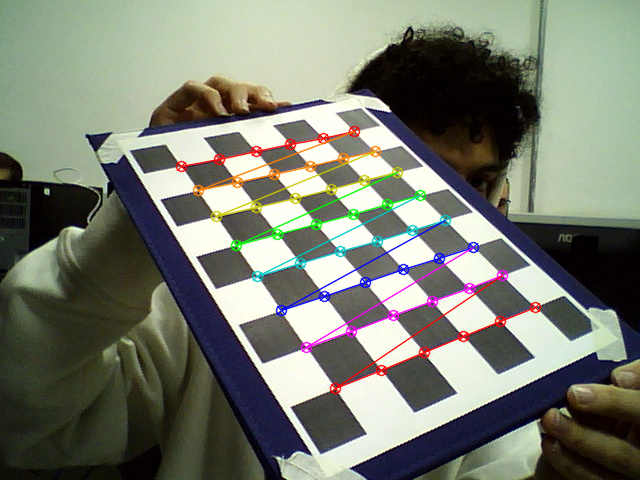

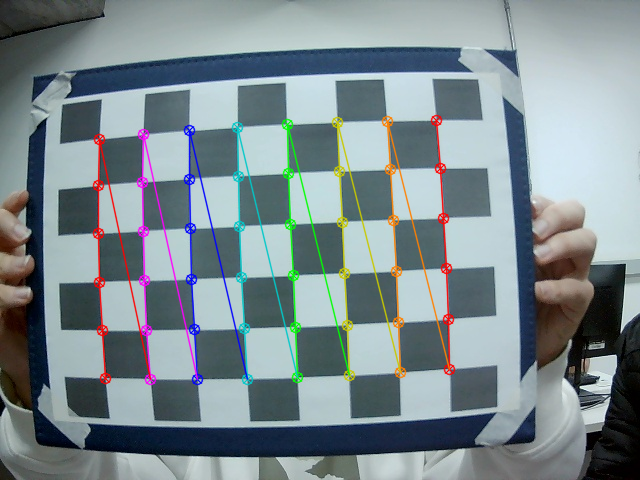

Após capturar as imagens, rode novamente o programa L2_cal.py para calibrar a câmera novamente.

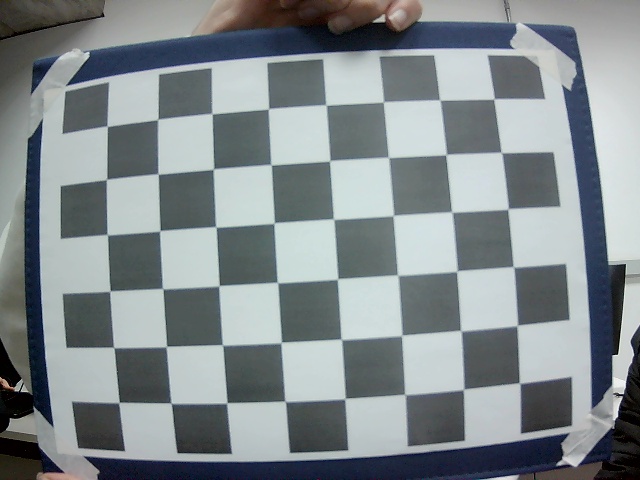

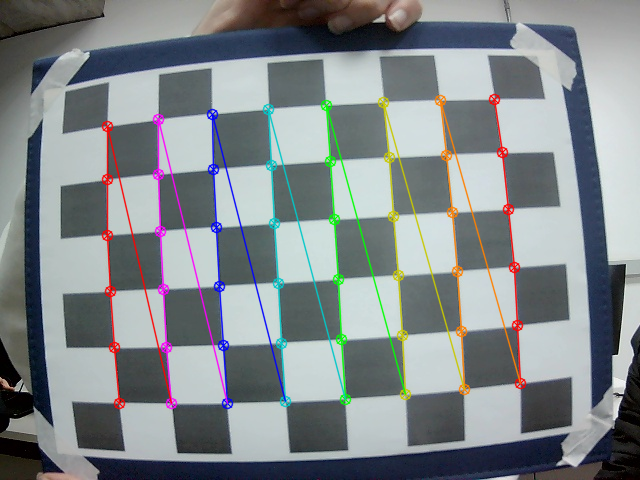

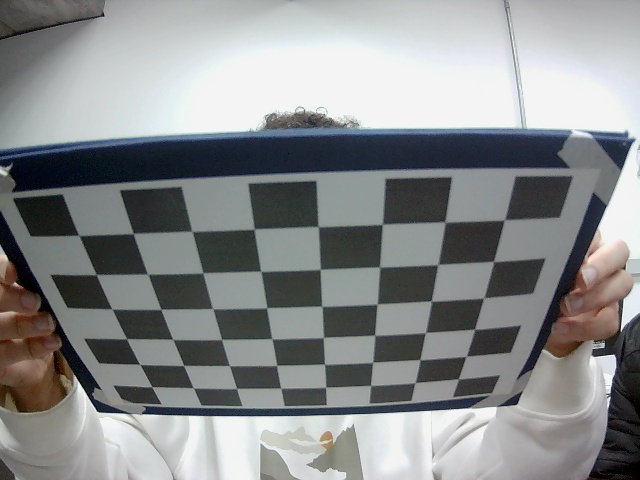

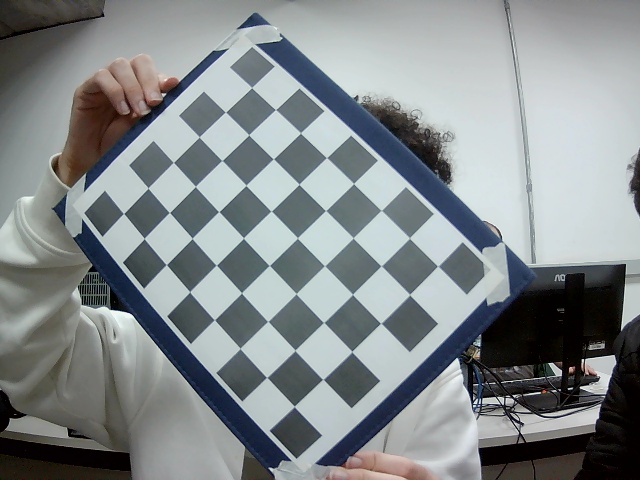

2.4. Experimento C: Análise Comparativa com uma Segunda Câmera

O objetivo deste experimento é reforçar a ideia de que os parâmetros de calibração são únicos para cada dispositivo físico.

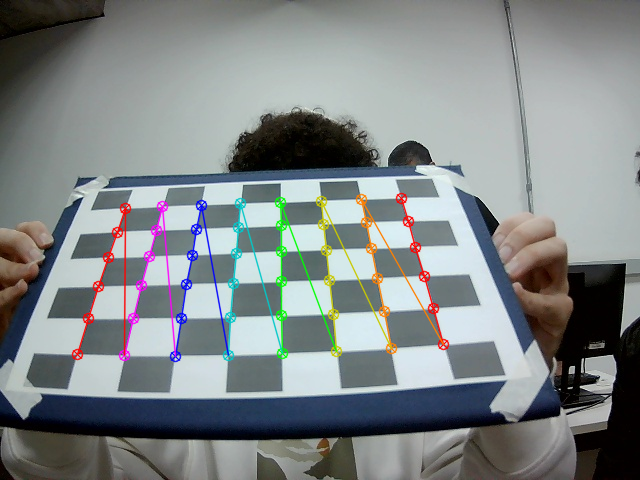

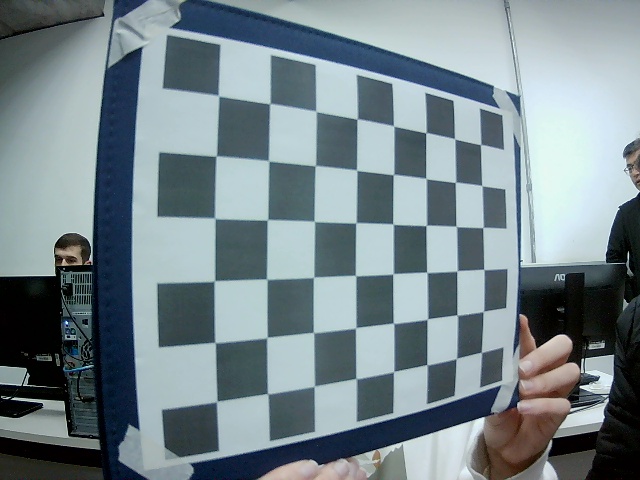

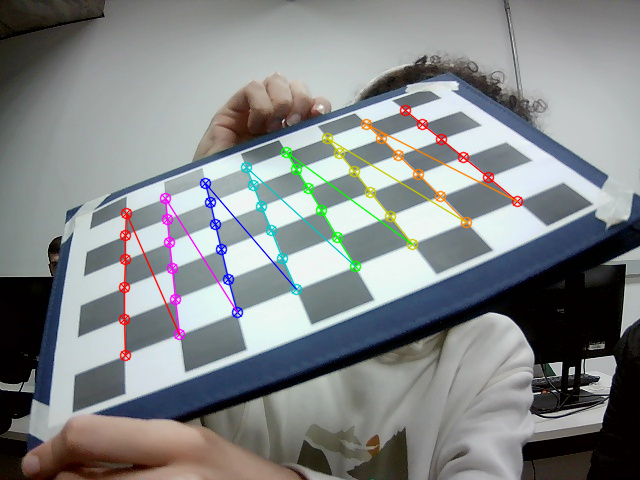

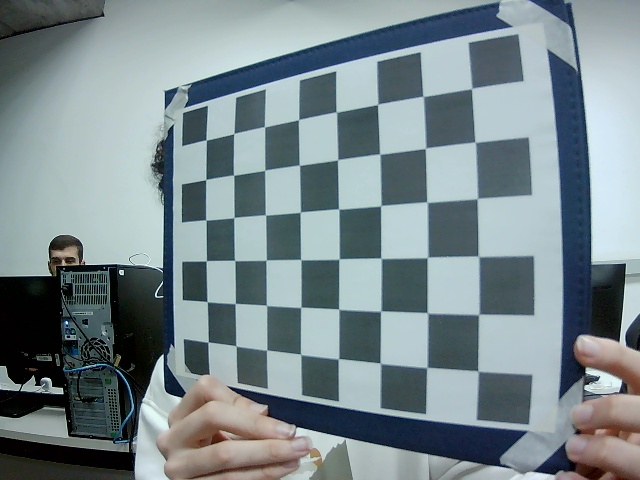

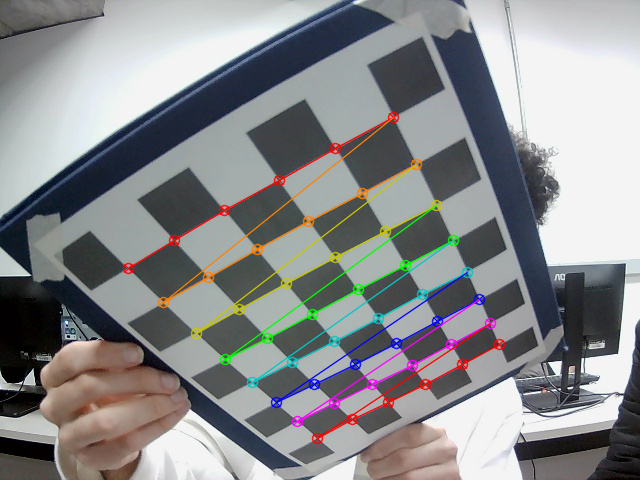

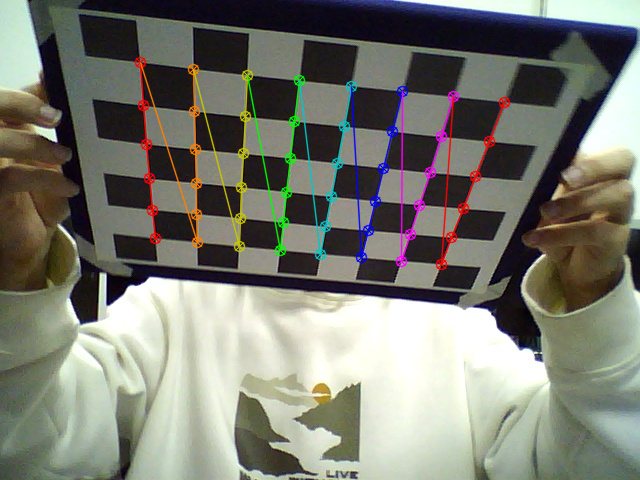

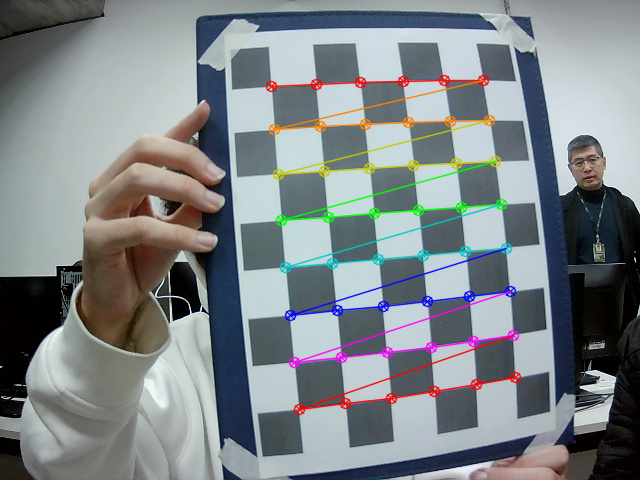

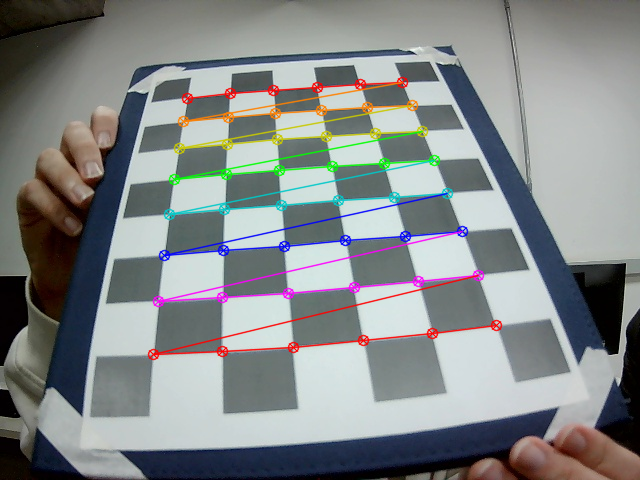

1. Repita o Processo: Use uma segunda câmera (no experimento, foi utilizado uma outra câmera fornecida no laboratório, esta possui distorção de imagem superior do que a câmera utilizada nas partes A e B) e repita todo o processo do Experimento B:
   • Capture de 10 a 15 imagens de alta qualidade do tabuleiro de xadrez.
   • Execute o script de calibração nessas novas imagens.
2. Resultados: Anote os parâmetros obtidos para a segunda câmera.

2.5. Experimento D: Correção de Distorção

Com as câmeras calibradas, agora podemos usar os parâmetros obtidos para o seu propósito mais visível: corrigir a distorção em novas imagens. Para este experimento, capture algumas imagens coloridas (de qualquer cena, não apenas do tabuleiro) com uma das suas câmeras calibradas.

2.5.1. Método 1: Correção Direta com cv.undistort()

Para corrigir a imagem utilizando a função cv.undistort() foi elaborado o seguinte programa:

import cv2  # Biblioteca OpenCV para processamento de imagem e visão computacional
import numpy as np  # Biblioteca NumPy para manipulação de matrizes
import os
import glob  # Biblioteca para buscar arquivos em diretórios

# Definindo o tamanho do tabuleiro de xadrez usado para calibração (número de cantos internos em cada eixo)
CHECKERBOARD = (6, 8)

# Critério de término para o refinamento das esquinas detectadas
# Significa que o refinamento termina após 30 iterações ou quando a precisão atinge 0.001
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)

# Vetor para armazenar pontos 3D do mundo real para cada imagem do tabuleiro
objpoints = []

# Vetor para armazenar pontos 2D das imagens (pontos detectados no tabuleiro)
imgpoints = []

# Definindo as coordenadas reais do mundo para o tabuleiro de xadrez (em uma grade 6x8)
# Consideramos z=0, pois o tabuleiro é plano
objp = np.zeros((1, CHECKERBOARD[0] * CHECKERBOARD[1], 3), np.float32)
objp[0, :, :2] = np.mgrid[0:CHECKERBOARD[0], 0:CHECKERBOARD[1]].T.reshape(-1, 2)

prev_img_shape = None  # Não está sendo utilizado, pode ser removido

# Buscando todos os arquivos .jpg no diretório atual
images = glob.glob('*.jpg')

# Loop para processar cada imagem
for fname in images:
    img = cv2.imread(fname)  # Lê a imagem
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # Converte a imagem para escala de cinza

    # Detecta os cantos do tabuleiro de xadrez na imagem
    ret, corners = cv2.findChessboardCorners(
        gray,
        CHECKERBOARD,
        cv2.CALIB_CB_ADAPTIVE_THRESH + cv2.CALIB_CB_FAST_CHECK + cv2.CALIB_CB_NORMALIZE_IMAGE
    )

    # Se os cantos foram encontrados com sucesso
    if ret == True:
        objpoints.append(objp)  # Adiciona os pontos 3D do mundo real

        # Refina as coordenadas dos cantos encontrados para maior precisão
        corners2 = cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)

        imgpoints.append(corners2)  # Adiciona os pontos 2D refinados da imagem

        # Desenha os cantos detectados na imagem
        img = cv2.drawChessboardCorners(img, CHECKERBOARD, corners2, ret)

    # Mostra a imagem com os cantos desenhados (se encontrados)
    cv2.imshow('img', img)
    k = cv2.waitKey(0)  # Aguarda pressionamento de tecla

    # Esta parte do contador está com erro, pois 'i' é redefinido a cada iteração.
    i = 0
    i = i + 1

    # Se a tecla pressionada for 's', salva a imagem com os cantos desenhados
    if k == ord('s'):
        cv2.imwrite('left' + str(i) + '.png', img)

# Fecha todas as janelas abertas do OpenCV
cv2.destroyAllWindows()

# Realiza a calibração da câmera com os pontos 3D e 2D coletados
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)

# Após a calibração, busca as imagens salvas com os cantos desenhados
images = glob.glob('*.png')

# Loop para aplicar a correção de distorção em cada imagem
for fname in images:
    img = cv2.imread(fname)
    h, w = img.shape[:2]  # Obtém a altura e largura da imagem

    # Calcula uma nova matriz de câmera otimizada e a região útil da imagem
    newcameramtx, roi = cv2.getOptimalNewCameraMatrix(mtx, dist, (w, h), 1, (w, h))

    # Remove a distorção da imagem
    dst = cv2.undistort(img, mtx, dist, None, newcameramtx)

    # Recorta a imagem para remover bordas pretas causadas pela correção
    x, y, w, h = roi
    dst = dst[y:y + h, x:x + w]

    # Salva a imagem corrigida com o prefixo 'undistort_'
    cv2.imwrite('unidstort_' + fname, dst)


A função cv2.undistort() serve para corrigir as deformações que aparecem nas fotos tiradas por uma câmera, principalmente aquelas causadas pelas lentes. Muitas vezes, quando usamos uma câmera, principalmente se ela for de lente grande-angular ou de qualidade mais simples, as fotos podem sair um pouco "tortas", com linhas retas aparecendo curvas, como acontece no famoso efeito olho de peixe.

2.5.2. Método 2: Correção por Remapeamento (cv.remap())

Este método é mais complexo, mas revela o mecanismo por trás da correção de distorção. A função cv2.undistort() é, na verdade, um atalho conveniente para este processo de duas etapas.

O processo de remapeamento é uma operação de "puxar" (pull). Em vez de pegar cada pixel da imagem original e "empurrá-lo" para sua nova posição (o que poderia criar buracos), ele percorre cada pixel da imagem de destino (que inicialmente está em branco) e pergunta: "De qual pixel da imagem de origem eu devo puxar a cor?".

1. cv2.initUndistortRectifyMap(): Esta função faz o trabalho pesado. Para cada coordenada (u_dst, v_dst) na imagem de destino (corrigida), ela calcula a coordenada correspondente (u_src, v_src) na imagem de origem (distorcida). Ela armazena esses mapeamentos em duas matrizes, map1 (para as coordenadas x) e map2 (para as coordenadas y).
2. cv2.remap(): Esta função simplesmente usa os mapas map1 e map2 para construir a imagem de destino. Para cada pixel, ela olha as coordenadas nos mapas e busca (puxa) o valor do pixel correspondente na imagem de origem, realizando uma interpolação para lidar com coordenadas não inteiras.

import cv2  # Biblioteca OpenCV para visão computacional
import numpy as np  # Biblioteca para manipulação de arrays e matrizes
import glob  # Biblioteca para buscar arquivos em diretórios

# Definindo o tamanho do tabuleiro de xadrez (número de cantos internos)
CHECKERBOARD = (6, 8)

# Critério de parada para o refinamento dos cantos detectados
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)

# Lista para armazenar os pontos 3D do mundo real
objpoints = []

# Lista para armazenar os pontos 2D detectados nas imagens
imgpoints = []

# Cria a matriz com as coordenadas 3D reais do tabuleiro (z = 0, pois é plano)
objp = np.zeros((1, CHECKERBOARD[0] * CHECKERBOARD[1], 3), np.float32)
objp[0, :, :2] = np.mgrid[0:CHECKERBOARD[0], 0:CHECKERBOARD[1]].T.reshape(-1, 2)

# Busca todas as imagens .jpg no diretório atual
images = glob.glob('*.jpg')

# Inicializa o contador para salvar as imagens
i = 0

# Loop para processar cada imagem encontrada
for fname in images:
    img = cv2.imread(fname)  # Lê a imagem
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # Converte para escala de cinza

    # Tenta encontrar os cantos do tabuleiro de xadrez na imagem
    ret, corners = cv2.findChessboardCorners(
        gray,
        CHECKERBOARD,
        cv2.CALIB_CB_ADAPTIVE_THRESH + cv2.CALIB_CB_FAST_CHECK + cv2.CALIB_CB_NORMALIZE_IMAGE
    )

    # Se encontrou os cantos com sucesso
    if ret == True:
        objpoints.append(objp)  # Adiciona os pontos 3D do mundo real

        # Refina as coordenadas dos cantos para maior precisão
        corners2 = cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)

        imgpoints.append(corners2)  # Adiciona os pontos 2D refinados

        # Desenha os cantos encontrados na imagem
        img = cv2.drawChessboardCorners(img, CHECKERBOARD, corners2, ret)

    # Mostra a imagem (com ou sem os cantos desenhados)
    cv2.imshow('img', img)
    k = cv2.waitKey(0)  # Espera o usuário apertar uma tecla

    # Se a tecla 's' for pressionada, salva a imagem com um nome sequencial
    if k == ord('s'):
        i += 1
        cv2.imwrite('left' + str(i) + '.png', img)

# Fecha todas as janelas abertas do OpenCV
cv2.destroyAllWindows()

# Realiza a calibração da câmera com os pontos coletados
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(
    objpoints, imgpoints, gray.shape[::-1], None, None
)

# Busca todas as imagens .png salvas anteriormente
images = glob.glob('*.png')

# Loop para corrigir a distorção em cada imagem
for fname in images:
    img = cv2.imread(fname)
    h, w = img.shape[:2]  # Obtém altura e largura da imagem

    # Calcula uma nova matriz de câmera otimizada e a região útil da imagem
    newcameramtx, roi = cv2.getOptimalNewCameraMatrix(mtx, dist, (w, h), 1, (w, h))

    # Cria os mapas de remapeamento para corrigir a distorção
    mapx, mapy = cv2.initUndistortRectifyMap(mtx, dist, None, newcameramtx, (w, h), 5)

    # Aplica o remapeamento para corrigir a imagem
    dst = cv2.remap(img, mapx, mapy, cv2.INTER_LINEAR)

    # Recorta a imagem para remover bordas pretas causadas pela correção
    x, y, w, h = roi
    dst = dst[y:y + h, x:x + w]

    # Salva a imagem corrigida com o prefixo "remapping_"
    cv2.imwrite('remapping_' + fname, dst)

Os resultados se encontram mais a frente, no tópico Análise de Resultados

3. Análise de Resultados

Após a conclusão dos experimentos, é hora de sintetizar os resultados e extrair conclusões mais profundas sobre o processo de calibração.

3.1. Item A

As figuras apresentadas abaixo são o produto do processamento realizado pelo programa L2_cal.py. Elas exibem, na ordem, os resultados dos parâmetros que foram calculados, juntamente com as análises pertinentes a cada um.

Abaixo, os resultados obtidos da calibração:

[[536.07345295   0.         342.37047283]
 [  0.         536.01636331 235.53687701]
 [  0.           0.           1.        ]]


[[-0.26509044 -0.04674186  0.00183301 -0.00031469  0.25231154]]


(array([[-0.08398729],
       [ 0.34802798],
       [-1.54244125]]),
 array([[-0.27527313],
       [ 0.10123349],
       [-1.56296568]]),
 array([[-0.22584613],
       [ 1.0155115 ],
       [-2.79470623]]),
 array([[ 0.05280128],
       [-0.60171832],
       [-0.18453815]]),
 array([[-0.10141629],
       [ 0.32034812],
       [ 0.3147293 ]]),
 array([[-0.34698232],
       [-0.06738512],
       [-1.20088998]]),
 array([[0.06525918],
       [0.44701842],
       [0.10800013]]),
 array([[ 0.49542336],
       [ 0.11948808],
       [-0.29675958]]),
 array([[-0.37463355],
       [ 0.06982818],
       [-0.01937111]]),
 array([[-0.35339067],
       [ 0.24071863],
       [ 0.20970027]]),
 array([[-0.4735952 ],
       [ 0.08970834],
       [-0.22605981]]),
 array([[ 0.19721096],
       [-0.42009963],
       [-0.1949708 ]]),
 array([[ 0.48287277],
       [-0.17037078],
       [-1.40740327]]))


(array([[-2.96218417],
       [ 0.57158932],
       [16.83013775]]),
 array([[-3.99388098],
       [ 2.27704343],
       [12.68878108]]),
 array([[ 2.53399419],
       [ 4.31999128],
       [13.71919122]]),
 array([[-2.16838794],
       [-3.50011196],
       [10.73694991]]),
 array([[-3.72585434],
       [-4.3108485 ],
       [17.20439703]]),
 array([[-3.427436  ],
       [ 0.4873819 ],
       [11.56153507]]),
 array([[ 2.20741839],
       [-3.21446613],
       [15.60125394]]),
 array([[-3.40557514],
       [-2.41042315],
       [12.58706804]]),
 array([[-2.95848731],
       [-3.94417974],
       [13.21423743]]),
 array([[-1.59004095],
       [-4.31771235],
       [14.01040668]]),
 array([[-2.51791826],
       [-3.43069105],
       [12.85702135]]),
 array([[-2.67642941],
       [-3.18945602],
       [10.58262241]]),
 array([[-3.50264637],
       [ 1.61595404],
       [11.97222152]]))


Liste todos os parametros obtidos, colocando-os nas formas de matrizes e vetores (Matriz K, matriz R, vetor t, e dist ). Explique o significado de K, R, t, e dist

K = [ fx   0  cx ]
    [  0  fy  cy ]
    [  0   0   1 ]


3.2. Item B

As figuras abaixo foram obtidas ao aplicar o programa L2_cal.py sobre as imagens originalmente geradas pelo grupo. Elas exibem, na ordem, os resultados dos parâmetros que foram calculados.

Abaixo, os resultados obtidos da calibração:

[[689.78147168   0.         317.52987638]
 [  0.         691.31230813 211.54887143]
 [  0.           0.           1.        ]]


[[ 0.08654985 -0.37094322 -0.00862983  0.00283564  0.18734863]]


(array([[-0.59126044],
       [-0.161746  ],
       [-0.09755088]]),
 array([[ 0.64376409],
       [ 0.60176229],
       [-1.36130038]]),
 array([[-0.5050931 ],
       [-0.56822616],
       [-1.50863693]]),
 array([[-0.41380228],
       [ 0.40771521],
       [ 0.5679661 ]]),
 array([[ 0.00679054],
       [-0.03297715],
       [ 0.02885617]]),
 array([[-0.815468  ],
       [-0.07146111],
       [-1.139937  ]]),
 array([[-0.15415795],
       [ 1.24518046],
       [ 1.47677053]]),
 array([[-0.49835519],
       [-0.33848168],
       [ 1.54688204]]),
 array([[ 0.84859908],
       [ 0.08537419],
       [-0.67528085]]),
 array([[ 0.00301773],
       [-0.28051916],
       [-0.09047269]]),
 array([[-0.83129454],
       [-0.37639378],
       [-0.4341288 ]]),
 array([[-0.00737907],
       [-0.1133153 ],
       [ 0.00031682]]),
 array([[-0.49733674],
       [-0.3345532 ],
       [-1.03641226]]),
 array([[-0.68340795],
       [-0.56582152],
       [-1.33469726]]))


(array([[-2.30749233],
       [-2.88535314],
       [19.02508134]]),
 array([[-3.90600368],
       [ 0.64743503],
       [16.5994987 ]]),
 array([[-3.62644374],
       [ 2.54683626],
       [12.16241146]]),
 array([[ 0.55528935],
       [-3.77367709],
       [19.92379   ]]),
 array([[-2.07411795],
       [-2.77108871],
       [18.65549273]]),
 array([[-3.83411411],
       [ 1.84462431],
       [17.25400003]]),
 array([[ 3.61554145],
       [-1.61453985],
       [13.69367029]]),
 array([[ 3.60463108],
       [-2.11918675],
       [16.22170089]]),
 array([[-4.03718289],
       [ 1.45017953],
       [12.8277126 ]]),
 array([[-2.44024765],
       [-2.59597095],
       [16.95737506]]),
 array([[-3.24993621],
       [-1.07696055],
       [16.44562489]]),
 array([[-2.29737421],
       [-2.18418258],
       [17.1380094 ]]),
 array([[-3.83731091],
       [ 0.28325307],
       [14.52504129]]),
 array([[-3.86644677],
       [ 0.76226893],
       [14.29929136]]))


Responda: liste todos os parametros obtidos, colocando-os nas formas de matrizes e vetores (Matriz K, matriz R, vetor t, vetor dos coeficientes de distorção). Compare e analise as diferenças com o obtido no item anterior. Apresente o valor númérico obtido pela calibração de sua câmera dos seguintes parâmetros: focal length, aspect ratio, skew, principal point, e comente esse resultado obtido. Qual o motivo de resultar um conjunto R e t para cada imagem usada na calibração? O que estas variáveis R e t significam perante os sistemas de coordenadas envolvidos

• Comparação com o Experimento A: É esperado que a Matriz K e o vetor dist sejam diferentes dos obtidos no Experimento A. Isso ocorre porque eles descrevem as propriedades físicas de dois dispositivos ópticos distintos: a câmera de exemplo e a sua webcam. Cada câmera e lente possui suas próprias imperfeições e características de fabricação, resultando em parâmetros intrínsecos únicos.

• Análise dos Parâmetros da Webcam:

  • Focal Length (Distância Focal): Os valores de $f_x$ e $f_y$ na sua matriz K.
  • Principal Point (Ponto Principal): Os valores de $c_x$ e $c_y$. Compare-os com o centro geométrico da sua imagem (ex: se a resolução for 1280x720, o centro é (640, 360)). O quão distantes eles estão? Essa diferença representa o desalinhamento físico entre o centro da lente e o centro do sensor.
  • Aspect Ratio (Proporção de Aspecto do Pixel): Calcule a razão $f_y / f_x$. Para a maioria das câmeras modernas, esse valor deve ser muito próximo de 1.0, indicando que os pixels são quadrados.
  • Skew (Inclinação): O valor $s$ na sua matriz K deve ser muito próximo de zero.

• Por que há um conjunto (R, t) para cada imagem? Como explicado na seção teórica, os parâmetros extrínsecos $R$ (rotação) e $t$ (translação) descrevem a pose do objeto (o tabuleiro) em relação à câmera. Como cada uma das 10-15 fotos foi tirada com o tabuleiro em uma posição e orientação diferente em relação à câmera, cada foto tem seu próprio conjunto único de parâmetros extrínsecos que define matematicamente essa pose específica. Eles não são uma propriedade da câmera, mas sim da relação câmera-objeto em um instante de captura.

• O que R e t significam em relação aos sistemas de coordenadas? Eles representam a transformação de corpo rígido que mapeia as coordenadas 3D de um ponto do sistema de referência do mundo (que definimos como estando no plano do tabuleiro, com Z=0 e origem em um dos cantos) para o sistema de referência da câmera (com origem no centro óptico da câmera). Em outras palavras, se você tem as coordenadas de um canto no tabuleiro, aplicar a transformação $[R|t]$ correspondente àquela foto lhe dará as coordenadas daquele mesmo canto vistas pela câmera.

[[689.78147168   0.         317.52987638]
 [  0.         691.31230813 211.54887143]
 [  0.           0.           1.        ]]


3.3. Item C

As figuras abaixo foram geradas pelo processamento das imagens que o grupo capturou com a câmera de maior distorção, utilizando o programa L2_cal.py. Elas exibem, em sequência, os resultados dos parâmetros calculados.

Abaixo, os resultados obtidos da calibração:

[[588.48658407   0.         326.93744945]
 [  0.         588.02755292 236.31514964]
 [  0.           0.           1.        ]]


[[-0.34952033  0.02618366  0.00060495  0.00103971  0.12263848]]


(array([[ 0.60743063],
       [-0.63402508],
       [ 1.44846864]]),
 array([[0.47933914],
       [0.53992582],
       [1.48514269]]),
 array([[-0.05902614],
       [ 0.08418009],
       [ 1.50665233]]),
 array([[-0.66599074],
       [ 0.80093015],
       [ 1.04973866]]),
 array([[-0.53758115],
       [-0.51157525],
       [ 1.51383429]]),
 array([[-0.2093178 ],
       [ 0.0397196 ],
       [-0.77528658]]),
 array([[ 0.7208461 ],
       [-0.05240357],
       [-0.52430699]]),
 array([[-0.74562116],
       [ 0.69141791],
       [ 1.38938369]]),
 array([[-0.04886834],
       [ 0.02515843],
       [-0.02688631]]),
 array([[-0.79024653],
       [-0.03716297],
       [-0.1022747 ]]),
 array([[-0.06189569],
       [ 0.08209426],
       [ 0.69652353]]),
 array([[0.11718457],
       [0.64066102],
       [1.50335457]]),
 array([[-0.75086977],
       [-0.99307489],
       [-1.28253168]]),
 array([[-0.08391239],
       [-0.12737117],
       [-0.08502639]]),
 array([[-0.05895982],
       [ 0.04587951],
       [ 1.52670953]]))


(array([[ 2.86098598],
       [-0.25146172],
       [ 9.14753266]]),
 array([[ 2.57762637],
       [-2.64739382],
       [10.01418859]]),
 array([[ 2.98271336],
       [-2.46268755],
       [ 9.9302618 ]]),
 array([[ 1.8481255 ],
       [-3.01665043],
       [13.75245141]]),
 array([[ 3.70052421],
       [-2.20966103],
       [13.63557188]]),
 array([[-5.65295071],
       [-0.63622793],
       [15.58920435]]),
 array([[-3.34961455],
       [ 0.5459677 ],
       [ 9.45029496]]),
 array([[ 1.84653252],
       [-0.96311783],
       [14.69429954]]),
 array([[-3.80971503],
       [-3.14203765],
       [11.80467607]]),
 array([[-3.21413136],
       [-3.19212925],
       [12.94636787]]),
 array([[-1.38027884],
       [-4.61869085],
       [15.16018085]]),
 array([[ 2.73933816],
       [-3.03674806],
       [ 9.46611945]]),
 array([[-4.0292506 ],
       [ 0.70974899],
       [ 9.62459972]]),
 array([[-1.2361834 ],
       [-3.31781538],
       [12.60536084]]),
 array([[ 2.20030302],
       [-2.36457432],
       [11.58005723]]))


Responda: liste todos os parametros obtidos, colocando-os nas formas de matrizes e vetores. Compare e analise as diferenças com o resultado anterior, do item (B).

3.4. Item D

Abaixo as imagens corrigidas utilizando os programas mencionados no passo a passo:

4. Conclusão

Ao longo deste laboratório, realizamos uma jornada completa pelo processo de calibração de câmeras, desde os fundamentos teóricos até a aplicação prática e a análise crítica dos resultados. Os experimentos demonstraram com sucesso a capacidade da biblioteca OpenCV, em conjunto com a linguagem Python, de transformar uma câmera de um simples dispositivo de captura de imagens em um sensor metrológico preciso.

As principais conclusões extraídas deste trabalho são:

1. A Calibração é Específica do Dispositivo: Os experimentos B e C comprovaram que os parâmetros intrínsecos (matriz K e coeficientes de distorção) são uma "impressão digital" única de cada conjunto câmera-lente. Mesmo dispositivos do mesmo modelo podem apresentar variações devido a tolerâncias de fabricação, ressaltando a necessidade de calibrar individualmente cada câmera usada em uma aplicação de visão computacional.
2. A Qualidade dos Dados de Entrada é Suprema: A análise do erro de reprojeção revelou que, embora seja um indicador útil, ele mede apenas o quão bem o modelo se ajusta aos dados de calibração. A verdadeira precisão e robustez da calibração dependem criticamente da qualidade e diversidade das imagens de entrada. Seguir as boas práticas de captura, garantindo a cobertura total do quadro e uma ampla variação de ângulos, é mais importante do que simplesmente minimizar o erro numérico.
3. Correção de Distorção é Eficaz: O experimento D demonstrou visualmente o poder da calibração. Utilizando os parâmetros calculados, fomos capazes de corrigir as distorções radiais e tangenciais, transformando imagens com linhas visivelmente curvas em imagens geometricamente corretas, onde as linhas retas do mundo real são representadas como linhas retas no plano 2D. Foram explorados com sucesso dois métodos para essa correção, cv.undistort() e o remapeamento manual, compreendendo o mecanismo subjacente deste último.

Em suma, este laboratório cumpriu todos os seus objetivos. Os conceitos de parâmetros intrínsecos e extrínsecos foram compreendidos, os procedimentos de calibração foram executados com sucesso para múltiplas câmeras, e os resultados foram analisados de forma crítica. As habilidades adquiridas aqui são fundamentais e servem como alicerce para incursões em áreas mais avançadas da visão computacional, como reconstrução 3D, robótica e realidade aumentada, onde a compreensão precisa da geometria da câmera não é apenas útil, mas absolutamente essencial.

5. Referências

1. LearnOpenCV. (2021). Geometry of Image Formation. Disponível em: https://learnopencv.com/geometry-of-image-formation/
2. LearnOpenCV. (2020). Camera Calibration using OpenCV. Disponível em: https://learnopencv.com/camera-calibration-using-opencv/
3. OpenCV Documentation. Camera Calibration. Disponível em: https://docs.opencv.org/4.x/dc/dbb/tutorial_py_calibration.html
